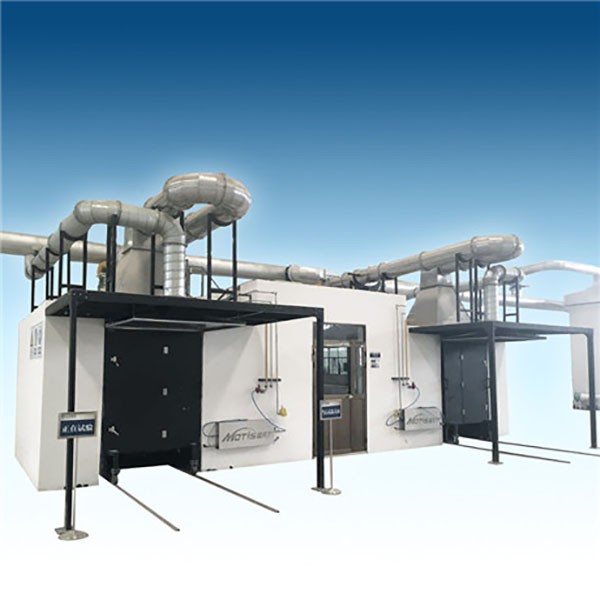

EN 13823 SBI 单体燃烧试验装置 Single Burning Item

产地：中国

用途

用于平板状建材材料及制品、管状绝缘材料A2、B1(B、C) 、B2(D)级燃烧分级（燃烧增长速率指数、600S内总放热量）测试。

规格

1 单体燃烧试验设备包括小推车、固定框架、集气罩、收集器、J型排烟管道、离心风机、风速控制装置、综合测量段、气体分析柜、数据采集系统等；

2 不锈钢集气罩，位于固定框架顶部，用以收集燃烧产生的气体；

3 不锈钢J型排烟管道，内径为(315±5)mm的隔热圆管，用50mm厚的耐高温矿物棉保温；

4 质量流量控制器，量程为0g/s-2.5g/s，读数精度不低于1.5%；

5 通过质量流速控制器调节丙烷流量，应能自动控制燃烧器的燃气供应，燃气质量流速为647mg/s和2000mg/s，燃气控制系统能保证试验过程中燃气供应速度变化不应超过5mg/s，保证输出热量30.7±2kW；

6 顺磁性氧气分析仪，量程为0-25%，测量气体中的氧浓度，浓度范围0-25%，T90<12秒；

7 非色散红外线CO2分析器：CO2：0～10％；

8 软件数据计算正确，结果有效，并能提供以下校准和操作界面：
  a) O2/CO2 分析仪校准：O2/CO2输出的噪声和漂移校准；及结果输出表单
  b) 光系统校准：烟气测量系统的噪声和漂移校准；及结果输出表单
  c) 光系统校准：滤光片校准；及结果输出表单
  d) 风量校准：风量控制范围校准；及结果输出表单  e) 阶梯校准及结果输出表单
  f) 庚烷校准及结果输出表单
  g) 试验程序及结果输出表单

9 燃烧器热输出阶梯校准结果满足以下要求：
  a) O2/CO2 分析仪的滞后时间均不超过30s；
  b) O2/CO2 分析仪的响应时间均不超过12s；
  c) 燃烧器切换的响应时间不超过12s；
  d) 温度响应时间不超过6s；
  e) 比值q 气体30s（t）/HRR30s（t),(t)应该连续在（100±5）%之内；
  f) HRR 步骤2 平均值和HRR 步骤3 平均值的差不超过0.5kW.

10 庚烷校准结果：
  a) 单位质量庚烷的热值THR/m应为（4456±222.8）MJ/kg；
  b) 单位质量庚烷的总产烟量TSP/m应为（125±25）㎡/kg
